Instal warnet dengan jaringan kabel lan

Memasang Jaringan Internet Menggunakan Kabel

Pertama kali aku menjalankan usaha warnet, semuanya di setting oleh teknisi dan bayarannya lumayan mahal. Setelah 1 tahun berjalan dan pindah tempat usaha, akhirnya aku belajar sendiri cara memasang jaringan internet yang syukur alhamdulilah semua itu dapat aku kerjakan. Belajar,,,belajar,,, dan belajar itulah kuncinya untuk mengetahui sesuatu. Memasang jaringan internet yang pertama kali bagi aku adalah pengalaman yang sangat luar biasa. Tapi sebelum ke masalah yang lebih jauh lagi, yang aku ketahui jaringan internet itu ada 2 jenis, ada yang menggunakan Kabel (Plug and Play) dan ada yang menggunakan Sinyal (Wireless).
Yang aku gunakan untuk warnet dirumah yaitu menggunakan kabel. Di Sini aku memakai alat :

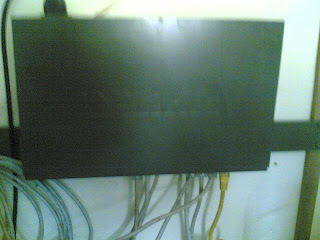

1. Router 16 port


2. Kabel UTP (panjang disesuaikan)

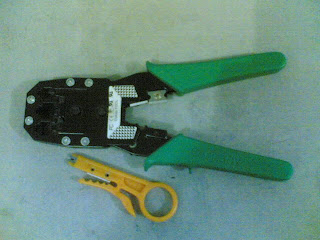

3. Tang khusus Konektor


4. Konector (RG)


5. Modem Aztech yang langsung disetting IP Addressnya oleh teknisinya.


Nah yang pertama kali di lakukan adalah menyambung Kabel ke konektor, aku pake cara yang standar aja biar lebih mudah.
kode warna kabel UTP
OP-O-HP-B-BP-H-CP-C
O = Orange ; P = Putih ; B = Biru ; H = Hijau ; C = Coklat.
Kedua ujung kabel disambungkan ke konektor dengan cara yang sama persis. Pemasangan kabel ke konektor ini dilakukan dengan bantuan Tang Khusus untuk pemasangan kabel LAN. Lalu dicoba pasang ke router, klo tidak terhubung (connect) berarti pemasangan kabel UTP nya terbalik. Klo pemasangan kabel UTP terbalik akibatnya konektor tidak dapat di pergunakan lagi dan harus diganti dengan konektor yang baru.

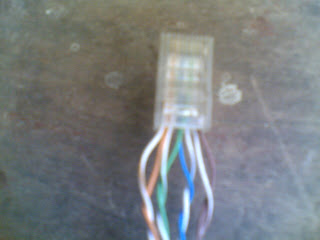

Gambar yang telah selesai di pasang kabel UPT

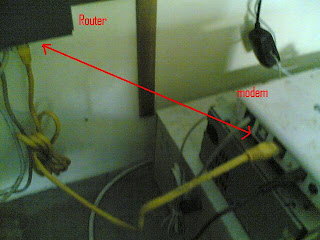

Setelah semuanya selesai, lalu pasangkan kabel UTP (khusus modem) Modem ke router.



Nah kabel UTP yang telah di pasang konektor bisa langsung di pasang pada :
Router ke Komputer Server dan Router ke Komputer Client. Setelah selesai pemasangan, kemudian antara computer server dan semua computer client di sharingkan, terutama printer.

sumber : http://tips-aku.blogspot.com
